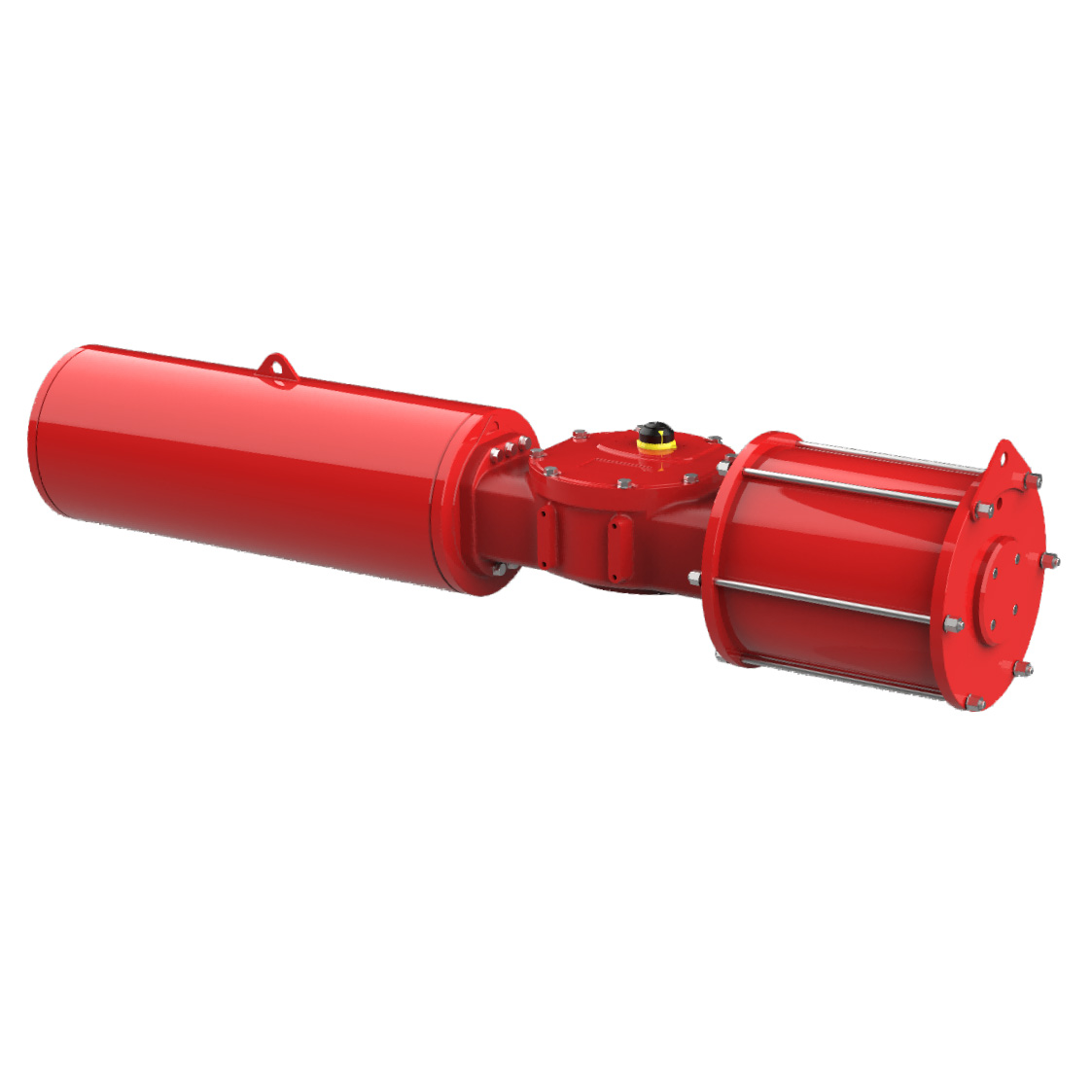

Тежък шотландски иго задействащ механизъм

1. Въведение на продукта

Задвижващите механизми на Scotch Yoke предимно автоматизират операциите на клапаните. Те преобразуват линейното движение в ротационно движение ефективно. Основният механизъм за шотландско иго се състои от плъзгащ се блок, който се движи във фиксирано иго. Това взаимодействие между плъзгащия се блок и игото е от решаващо значение за работата на задвижването. Докато буталото се движи, той изтласква плъзгащия се блок по игото, създавайки ротационно движение. Този дизайн позволява гладко и контролирано задействане.

2. Параметър на продукта (спецификация)

Модел: JHD серия

Изходният въртящ момент на пролетта: 424n.m - 81421n.m

СТРУКТУРА: Scotch Yoke

Приложение: Солен клапан, пеперуда, клапан за щепсел и други клапани

Налягане на подаване на въздух: 3 - 8 бара

Материал на цилиндъра: въглеродна стомана

Централен материал за тялото: пластична желязо или въглеродна стомана

Контрол на източника на въздух: Чрез филтриран сгъстен въздух, няма нужда от смазване на масло, маслото трябва да отговаря на NBR при смазано състояние.

Приложима температура на околната среда:

Стандартен -20 ℃ ~ 80 ℃

Ниска температура -40 ℃ ~ 80 ℃

Висока температура -15 ℃ ~ 150 ℃

Фланец стандарт: ISO 5211

Въртат ход: 90 ° (+/- 5 °)

Служителен живот: Според EN 15714-3

3. Функции за производство

Scotch Yoke пневматичен задвижващ механизъм Двойно действие JHD2E0410YS има по -долу характеристики:

● Структура: Тип възвръщаемост на Scotch Spotch Yoke.

● Ниско триене, дълъг експлоатационен живот според EN 15714-3.

● Приложени за ъглови клапани, топчеви клапани, клапани на пеперуди, клапани за щепсели и други клапани.

● Монтиране на фланец в съответствие с ISO 5211.

● Висококачествено пластично покритие от желязо или въглеродна стомана чрез боядисване.

● Получен сертификат: ATEX, EAC, CE, SIL3, ISO9001: 2015 Сертификат.

● Продукти от висок клас, отлично качество, пълна система за сертифициране.

● Всички продукти във фабриката претърпяват строго тестване, всеки индивид е маркиран с код за проследяване за бърза идентификация и пълна услуга за проследяване.

● Функционален модулен: Пневматичен модулен, пружинен модулен, жилищен модулен и др. Всички модули могат да бъдат сглобени и заменени помежду си; Да направим продукта по -стабилен по производителност и по -лесен за поддръжка.

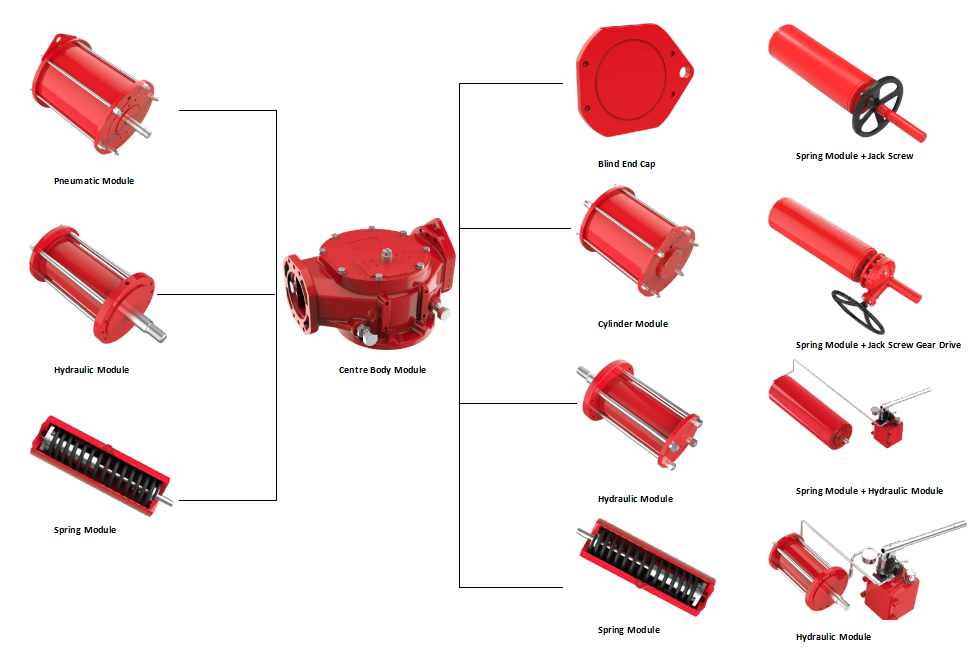

4. МОДУЛЕН ОПЦИЯ

Често задавани въпроси

Въпрос: Вие сте производител или търговска компания?
О: Ние сме производител, който е специализиран в пневматични задвижващи механизми и оператори на зъбни колела повече от 20 години, в Тайджоу, провинция Жеджианг, Китай.

Въпрос: Ако се интересувам от вашия тежък шотландски иго задействащ механизъм, кога мога да получа вашата оферта?
О: На всички ваши запитвания ще се отговори в рамките на 24 часа.

Въпрос: Можете ли да произвеждате според собствените технически чертежи на клиента?
О: Да, ние предлагаме персонализирана услуга за персонализиране.
